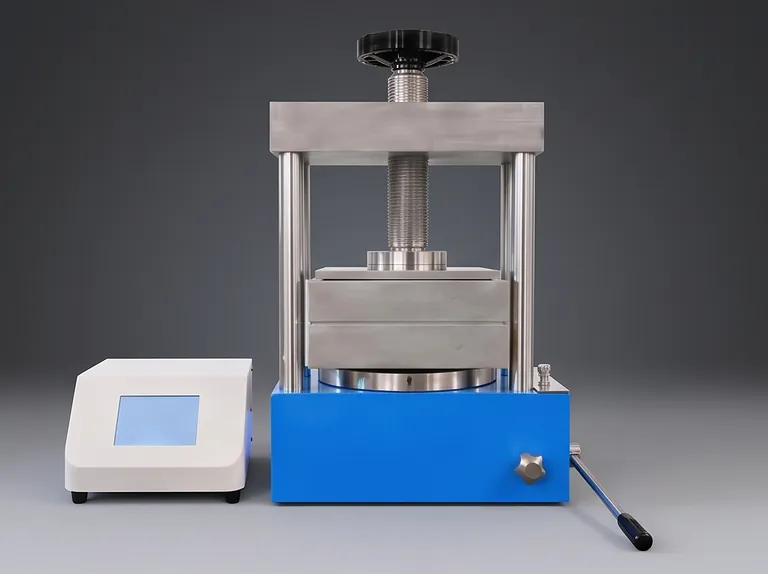

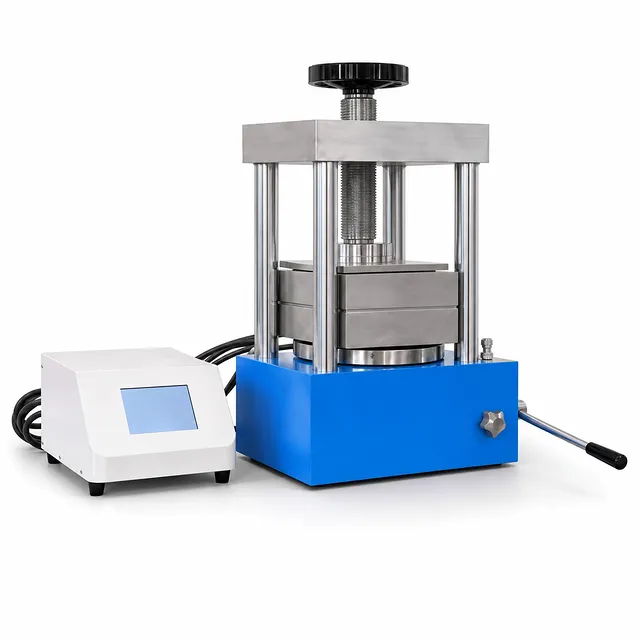

Интегрированный горячий пресс 24 тонны 200x200 мм для подготовки лабораторных образцов

Обзор продукта

Этот интегрированный горячий пресс сочетает в себе мощную 24-тонную гидравлическую систему с точно управляемыми нагреваемыми плитами, обеспечивая равномерное давление и температуру на большой рабочей области 200x200 мм. Агрегат разработан для лабораторных условий с высокой пропускной способностью, где стабильное и повторяемое тепловое сжатие критически важно для подготовки образцов, таких как уплотнение электродов аккумуляторов и ламинирование полимерных пленок. Его компактный дизайн «все в одном» объединяет раму пресса, гидравлический силовой блок и систему управления температурой в одном настольном корпусе, что сводит к минимуму сложность установки и максимизирует удобство эксплуатации.

Основные области применения охватывают исследования аккумуляторов (особенно формирование таблеток твердотельных электролитов), тиснение полимерных пленок и испытания передовых материалов. Эта система широко используется в университетских лабораториях, исследовательских центрах и отделах контроля качества, которым требуется надежное горячее прессование до 24 тонн с точным тепловым контролем до 300°C. Водоохлаждаемые плиты позволяют быстро переключаться между заданными температурами, сокращая время охлаждения до 60% и значительно повышая ежедневную производительность.

Разработанный для интенсивного ежедневного использования, каждый компонент — от закаленных стальных плит до ПИД-регулятора температуры — выбран для долгосрочной стабильности. Агрегат обеспечивает стабильное удержание давления и равномерное распределение тепла, гарантируя целостность образца даже при длительных циклах работы. С более чем десятилетним опытом эксплуатации в установках по всему миру и полной сертификацией безопасности CE, этот пресс представляет собой премиальную инвестицию в производительность лаборатории и безопасность оператора.

Ключевые особенности

• Высокое усилие: Гидравлическая система развивает усилие зажима до 24 метрических тонн с замкнутым сервоприводом, обеспечивая точность давления ±0,5% и стабильность удержания даже при длительных выдержках. Этот широкий диапазон сил позволяет работать со всем: от нежных полимерных пленок до плотных металлических порошков.
• Двухзонное ПИД-управление температурой: Каждая плита 200x200 мм оснащена независимым нагревательным элементом мощностью 600 Вт и термопарой типа K для точного регулирования по замкнутому контуру. Усовершенствованный ПИД-алгоритм поддерживает стабильность температуры ±2°C во всем диапазоне от комнатной до 300°C со скоростью нагрева до 15°C/мин.
• Интегрированное водяное охлаждение: Активная циркуляция воды через обработанные охлаждающие каналы снижает температуру плит с 300°C до 60°C менее чем за 10 минут, что на 60% лучше естественной конвекции. Быстроразъемные соединения и опция замкнутого чиллера минимизируют расход воды и беспорядок.
• Жесткая цельностальная рама: Рама изготовлена из толстых стальных листов со сварными швами, снявшими напряжение, а верхняя плита направляется четырьмя прецизионными линейными подшипниками. Эта конструкция поддерживает параллельность плит в пределах 0,05 мм на всем ходе 50 мм, исключая неравномерное уплотнение и конусность образца.
• Удобный цифровой интерфейс: 4,3-дюймовый цветной сенсорный экран обеспечивает интуитивный доступ ко всем функциям, включая создание многоступенчатых программ с до 10 сегментами ramp/soak на рецепт. Графически отображаются тренды давления и температуры в реальном времени, а данные могут быть экспортированы через USB для прослеживаемости качества.
• Блокировки безопасности: Для работы требуется одновременное активация двумя руками, чтобы держать оператора подальше от зоны пресса, в соответствии с директивами безопасности CE. Интегрированный механический упор и предохранительный клапан предотвращают превышение хода и давления, защищая пользователя и оборудование.
• Широкий формат плит: Генеральная рабочая поверхность 200×200 мм позволяет обрабатывать несколько небольших образцов или одну большую форму, увеличивая пропускную способность. Опциональные адаптерные плиты могут accommodate различные размеры форм, делая пресс универсальным для разнообразной геометрии образцов.
• Настольная интеграция: При общих габаритах всего 950×260×525 мм и интегрированной гидравлической и охлаждающей системой этот пресс аккуратно помещается на стандартном лабораторном столе, требуя только одного подключения 220В/50Гц — внешний чиллер или подача воздуха не нужны.
• Регистрация данных и подключение: Контроллер поддерживает экспорт журналов давления и температуры через USB для документации GxP, а опциональный интерфейс RS-232 позволяет интеграцию с лабораторными системами LIMS.

Применение

Технические характеристики

Почему выбрать этот продукт

• Доказанная надежность: Более 15 лет непрерывной эксплуатации в требовательных исследовательских средах по всему миру показали среднее время между отказами более 10 000 циклов. Гидравлические уплотнения и нагревательные элементы рассчитаны на длительную работу при высоких температурах, а текущее обслуживание ограничивается периодической очисткой и проверкой уплотнений.
• Точная инженерия: Плиты, обработанные на ЧПУ, шлифуются по плоскостности менее 0,03 мм, а четыре направляющие колонны отшлифованы с высокой точностью для поддержания параллельности в пределах 0,05 мм на полном ходе. Это исключает конусность образца и обеспечивает одинаковую толщину каждой спрессованной таблетки или ламината.
• Быстрый тепловой отклик: Плиты с низкой тепловой массой в сочетании с активным водяным охлаждением позволяют достичь времени цикла до 8 минут от 300°C до 60°C. Такой быстрый оборот максимизирует производительность лаборатории, особенно в многосменной работе, где время между запусками критично.
• Глобальное соответствие и поддержка: Электрическая система сертифицирована CE и настроена на заводе для однофазного питания 220В/50Гц с установкой plug-and-play. Dedicated application engineers provide unlimited remote technical support, and spare parts are stocked globally for immediate dispatch.
• Готовность к настройке: Опциональные адаптеры форм, вакуумные камеры и модули экспорта данных позволяют адаптировать пресс к конкретным требованиям процесса. Whether you need an inert atmosphere glovebox integration or custom tooling for unusual sample geometries, our engineering team can deliver a turnkey solution. Contact us to configure your exact system and request a DDP shipping quotation.
