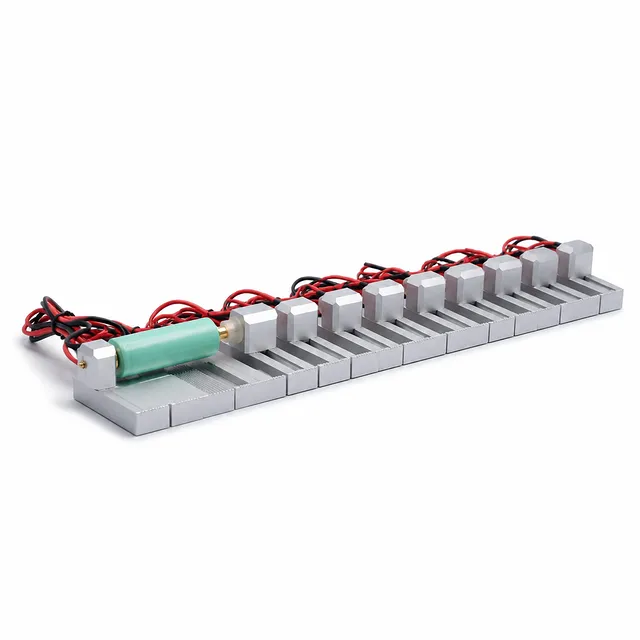

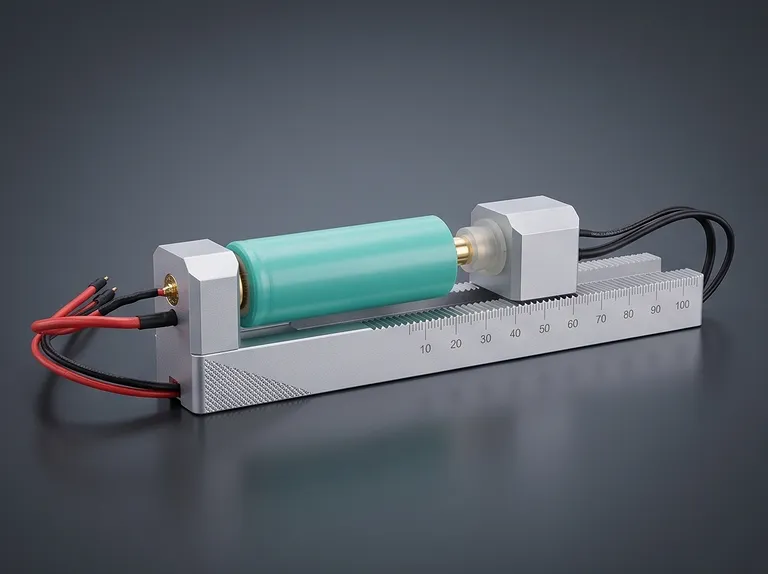

Удлиненный четырехпроводной алюминиевый держатель для тестирования аккумуляторов с ЧПУ, двойная самоблокировка, 60 А

Обзор продукта

Это высокоточное приспособление для тестирования аккумуляторов представляет собой надежную низкоомную платформу для электрохимической характеризации, циклов заряда-разряда высокими токами и контроля качества цилиндрических ячеек накопления энергии. Держатель изготовлен из высококачественного алюминиевого сплава методом ЧПУ-обработки и использует архитектуру истинного четырехпроводного подключения Кельвина, что позволяет исключить сопротивление проводов и контактов, гарантируя, что измерения падения напряжения отражают только внутреннее сопротивление тестируемого устройства. Разработанный специально для работы с постоянными высокими токами до 60 А, этот держатель обеспечивает стабильные электрические и тепловые характеристики на протяжении длительных циклов тестирования.

Благодаря инновационному механизму двойной самоблокировки устройство полностью устраняет необходимость в ручной затяжке винтов или использовании механических инструментов при установке и извлечении ячеек. Интегрированная система блокировки, работающая в двух плоскостях (спереди назад и сверху вниз), надежно фиксирует цилиндрические ячейки за считанные секунды, создавая равномерное контактное давление на положительный и отрицательный полюса, не деформируя хрупкие стенки корпуса и не повреждая контактные площадки. Такая конструкция для быстрой фиксации значительно сокращает время работы оператора при высокопроизводительных процессах квалификации и формирования аккумуляторов на пилотных производственных линиях, в академических лабораториях и на промышленных объектах НИОКР.

Держатель доступен в стандартной и удлиненной конфигурациях и подходит для широкого спектра цилиндрических форматов — от стандартных коммерческих литий-ионных ячеек до специализированных крупноформатных и сверхдлинных промышленных ячеек длиной до 118 мм. Благодаря легкому, но жесткому алюминиевому корпусу весом 200 г, оптимизированной геометрии контактов и превосходным размерным допускам, это приспособление гарантирует повторяемый электрический контакт без дрейфа в условиях жестких режимов циклирования, что делает его незаменимым инструментом для прецизионной инженерии аккумуляторов и характеризации материалов.

Основные характеристики

• Архитектура истинного четырехпроводного измерения (Кельвина): Включает изолированные пути для подачи тока и измерения напряжения непосредственно в точках контакта, что эффективно устраняет сопротивление проводки и переходное сопротивление контактов для сверхточных измерений внутреннего сопротивления постоянному току (DCIR) и электрохимической импедансной спектроскопии (EIS).
• Высокая нагрузочная способность (60 А): Мощные токопроводящие контакты и оптимизированное сечение проводников позволяют эксплуатировать устройство при постоянном токе до 60 А с минимальным резистивным нагревом, предотвращая тепловой дрейф во время интенсивных импульсных разрядов и циклов быстрой зарядки.
• Безинструментальный механизм двойной самоблокировки: Оснащен многоосевой скользящей кареткой с геометрией самоблокировки в двух плоскостях, что позволяет мгновенно и надежно зажимать и освобождать ячейку плавным ручным движением без использования установочных винтов.
• Прецизионная конструкция из алюминиевого сплава (ЧПУ): Изготовлен из конструкционного алюминиевого сплава на многоосевых обрабатывающих центрах с ЧПУ, что обеспечивает исключительную структурную жесткость, превосходную износостойкость и естественные теплоотводящие свойства по сравнению с обычными 3D-печатными или литыми пластиковыми кронштейнами.
• Совместимость с удлиненными форматами: Разработан для работы с разнообразными форм-факторами цилиндрических ячеек, поддерживая ячейки диаметром до 35 мм (включая ячейки размера D / № 1) и длиной до 118 мм в удлиненной версии, охватывая форматы 18650, 21700, 26650, 32650, 32140, 4680 и нестандартные промышленные прототипы.
• Равномерное контактное давление на полюса: Долговечные подпружиненные контактные штыри обеспечивают стабильное механическое усилие как на плоских, так и на выпуклых полюсах ячеек, уменьшая вариативность переходного сопротивления между последовательными тестами и разными операторами.
• Компактный и легкий форм-фактор: Устройство весом около 200 г максимально эффективно использует пространство на рабочем столе и легко помещается внутри многоканальных шкафов для тестирования аккумуляторов, климатических камер и перчаточных боксов.

Области применения

Технические характеристики

Почему стоит выбрать этот продукт

• Превосходная целостность контакта при высоких токах: Система разработана специально для устранения перегрева и неточностей из-за падения напряжения, присущих обычным держателям, и обеспечивает честный номинал 60 А при постоянной нагрузке благодаря жесткой разводке контактов Кельвина.
• Непревзойденная операционная эффективность: Архитектура двойной самоблокировки исключает использование утомительных винтов-барашков и шестигранных ключей, сокращая время установки и снятия ячеек более чем на 70% и повышая продуктивность при интенсивных графиках тестирования.
• Прецизионная обработка на ЧПУ и долговечность: В отличие от стандартных кронштейнов, изготовленных аддитивным методом или из тонкого листа, цельный анодированный алюминиевый корпус обеспечивает превосходную размерную точность, устойчивость к механическому износу и отличную структурную стабильность на протяжении тысяч циклов зажима.
• Широкая гибкость форматов: Благодаря возможности работы с длиной до 118 мм и диаметром до 35 мм, приспособление легко адаптируется как к существующим стандартным ячейкам, так и к новым суперячейкам следующего поколения и промышленным форматам энергии.
• Прямая инженерная поддержка и кастомизация: Мы предоставляем поддержку от технических специалистов, понимающих электрохимические рабочие процессы, обеспечивая надежную интеграцию в автоматизированные испытательные стойки, климатические камеры и специализированные анализаторы аккумуляторов.

Свяжитесь с нашим отделом технических продаж сегодня, чтобы запросить коммерческое предложение, обсудить многоканальные конфигурации или подобрать оптимальную модель приспособления для вашей системы тестирования аккумуляторов.
