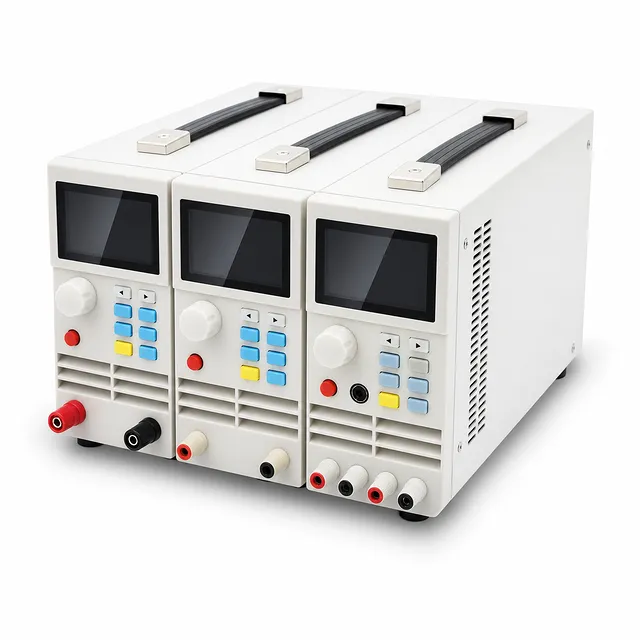

Тестер аккумуляторов
Программируемая электронная нагрузка постоянного тока, одно- и двухканальный настольный источник питания и тестер емкости аккумуляторов
Артикул : CD12
Цена может варьироваться в зависимости от спецификации и настройки
- Разрешение измерения
- 1мВ / 1мА
- Номинальная мощность
- 400Вт (варианты с одним/двумя каналами)
- Диапазон напряжения / тока
- До 500В / До 40А
Доставка:
Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь Гарантия своевременной отправки.
Почему выбирают нас
Простой процесс заказа, качественные продукты и специализированная поддержка для успеха вашего бизнеса.

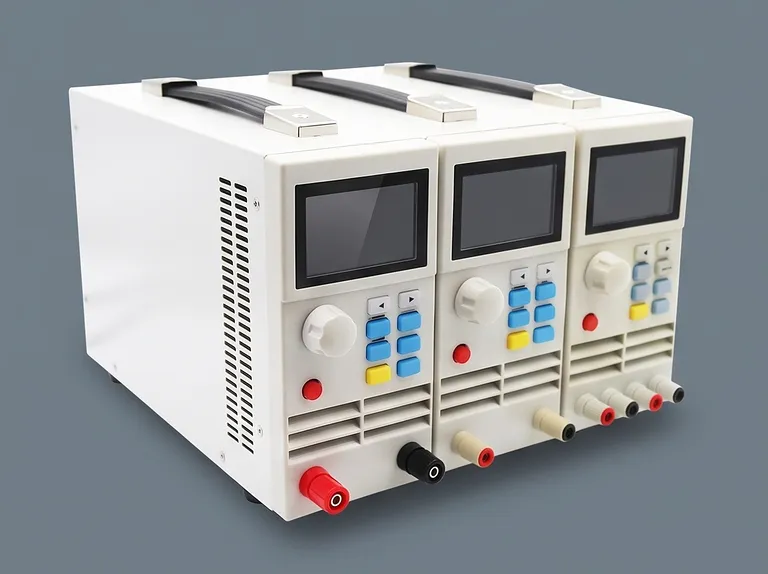

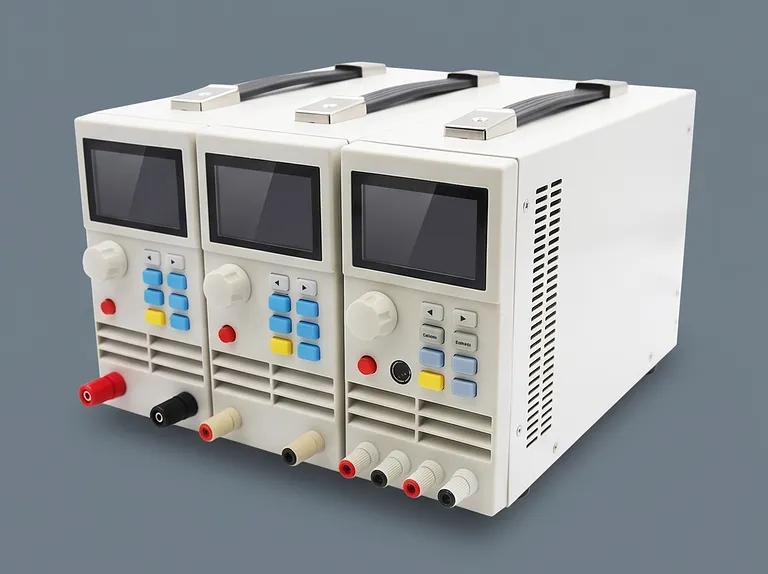

Обзор продукта
Эта программируемая электронная нагрузка постоянного тока разработана для требовательных условий тестирования, проверки и характеризации, где исключительная точность измерений и быстрое время переходных процессов имеют первостепенное значение. Благодаря высокопроизводительному аппаратному обеспечению система обеспечивает высокое разрешение 1 мВ по напряжению и 1 мА по току во всех рабочих режимах. Ее передовая многорежимная архитектура нагрузки обеспечивает комплексную функциональную оценку современных устройств преобразования энергии, модулей накопления энергии и полупроводниковых компонентов.
Оборудование, предназначенное для поддержки как высокопроизводительных производственных линий, так и специализированных исследовательских лабораторий, отлично подходит для производства источников питания, проверки коммерческих аккумуляторных блоков, тестирования линейных и импульсных преобразователей питания, а также разработки светодиодных драйверов. Многоканальные и высоковольтные конфигурации позволяют адаптироваться к различным топологиям тестирования, давая исследователям и инженерам-испытателям возможность легко настраивать сложные профили потребления.
Прибор, созданный с упором на непрерывные рабочие циклы и тепловую устойчивость, обеспечивает эксплуатационную стабильность во время длительных испытаний на выносливость. Обширные многоуровневые аппаратные и программные средства защиты защищают как сам прибор, так и тестируемое устройство от переходных перегрузок, обеспечивая надежные и воспроизводимые результаты измерений в строгих промышленных и экспериментальных условиях.
Основные характеристики
- Комплексная многорежимная архитектура нагрузки: Включает шесть основных режимов измерения — постоянный ток (CC), постоянное напряжение (CV), постоянное сопротивление (CR), постоянная мощность (CP), а также комбинированные режимы CC+CV и CR+CV, что позволяет точно профилировать статическую нагрузку для нелинейных источников питания и систем накопления энергии.
- Высокая точность разрешения и считывания: Высокопроизводительный процессор обеспечивает сверхточное разрешение до 1 мВ и 1 мА с точностью считывания напряжения ±(0,05%+0,1% от полной шкалы), улавливая незначительные изменения нагрузки при деликатных оценках малых токов и переходных процессов.
- Специализированное профилирование емкости и разряда аккумуляторов: Интегрирует автоматизированные режимы разряда аккумуляторов CC и CR с возможностью регистрации совокупной емкости до 9999 Ач, предоставляя важные данные для оценки деградации ячеек, характеристик отсечки и определения состояния заряда.
- Высокоскоростные динамические и сканирующие возможности: Поддерживает программируемую динамическую нагрузку в режимах CC и CV с интервалами переключения от 1 мс до 60 с с разрешением 1 мс, а также автоматизированное сканирующее тестирование для проверки стабильности переходных процессов и пределов восстановления источника питания.
- Специализированная эмуляция светодиодных драйверов: Имитирует реальные рабочие характеристики светодиодов и нелинейные условия нагрузки для тщательной проверки схем драйверов твердотельного освещения при реальных эксплуатационных нагрузках.
- Многошаговое программирование списков и эмуляция короткого замыкания: Предлагает настраиваемые режимы списков для циклического прохождения сложных многофазных последовательностей нагрузки и прямое тестирование короткого замыкания (CC, CV, CR) для оценки порогов защиты по выходу вышестоящих источников питания.
- Многоступенчатая аппаратная и программная защита: Защищает критически важные цепи с помощью независимо программируемой защиты от перенапряжения (OVP), перегрузки по току (OCP), перегрузки по мощности (OPP), защиты от обратной полярности и двухступенчатой защиты от перегрева (OTP), установленной на 85°C.
- Интуитивно понятный визуальный интерфейс и блокировка клавиш: Оснащен 2,8-дюймовым TFT-дисплеем высокого разрешения (400×240), поддерживающим двуязычную навигацию, мгновенный мониторинг нескольких параметров и блокировку клавиш на передней панели для исключения случайного изменения параметров во время работы.
- Автоматизированная связь и энергонезависимое хранение данных: Оснащен стандартным интерфейсом USB Device для удаленной автоматизации, интеграции SCADA и непрерывной регистрации данных, поддерживаемым энергонезависимой памятью, которая сохраняет параметры тестирования при внезапных перебоях в питании.
- Интеллектуальное акустическое и тепловое регулирование: Включает интеллектуальный контроллер вентилятора с переменной скоростью, который динамически балансирует внутренний поток охлаждающего воздуха с уменьшением окружающего шума, максимизируя эффективность радиатора при непрерывной работе на полной нагрузке.
Области применения
| Применение | Описание | Ключевое преимущество |
|---|---|---|
| Характеризация аккумуляторных ячеек и блоков | Оценивает деградацию емкости, внутреннее сопротивление и кривые разряда литий-ионных, твердотельных и свинцово-кислотных аккумуляторов до 9999 Ач. | Обеспечивает автоматизированную регистрацию отсечки и данные о емкости с высоким разрешением без ручного вмешательства. |
| Проверка импульсных источников питания (SMPS) | Подвергает коммерческие импульсные преобразователи и линейные регуляторы стресс-тестам на статические, динамические и перекрестные помехи. | Проверяет восстановление переходного напряжения, поведение пульсаций и точность регулирования нагрузки при резких скачках. |
| Тестирование светодиодных драйверов и балластов | Эмулирует электрические нагрузки реальных светодиодов для проверки эффективности преобразования энергии и подавления пульсаций в драйверах освещения. | Предотвращает повреждение драйвера при тестировании производительности в условиях переменного прямого напряжения. |
| Контроль качества на автоматизированных производственных линиях | Проводит высокоскоростную проверку готовой продукции (годен/не годен), секвенирование в режиме списка и проверку короткого замыкания на произведенных модулях питания. | Сокращает время цикла и обеспечивает стабильное качество сборки с помощью автоматизированных процедур через USB. |
| Тестирование бортовых зарядных устройств и DC-DC преобразователей электромобилей | Применяет устойчивое и динамическое высоковольтное/сильноточное потребление для оценки автомобильных узлов преобразования DC-DC. | Обеспечивает соответствие строгим стандартам производительности и безопасности автомобильной силовой электроники. |
| Академические исследования и материаловедение | Потребляет контролируемые профили тока при оценке новых топливных элементов, суперконденсаторов и фотоэлектрических модулей сбора энергии. | Фиксирует мельчайшие изменения 1 мВ/1 мА для помощи в точном электрохимическом и материальном моделировании. |
Технические характеристики
| Параметр | Спецификация (CD12-5410) | Спецификация (CD12-5420) | Спецификация (CD12-5411) |
|---|---|---|---|
| Архитектура каналов | Один канал | Два канала | Один канал |
| Номинальная входная мощность | 400 Вт | 400 Вт (200 Вт × 2) | 400 Вт |
| Диапазон входного напряжения | 0 – 150 В | 0 – 150 В | 0 – 500 В |
| Диапазон входного тока | 0 – 40 А | 0 – 20 А × 2 | 0 – 15 А |
| Диапазон режима постоянного напряжения | 0,1 – 19,999 В, 0,1 – 150,00 В | 0,1 – 19,999 В, 0,1 – 150,00 В | 0,1 – 19,999 В, 0,1 – 500,00 В |
| Разрешение по постоянному напряжению | 1 мВ, 10 мВ | 1 мВ, 10 мВ | 1 мВ, 10 мВ |
| Точность постоянного напряжения | ±(0,05% + 0,02% от полной шкалы) | ±(0,05% + 0,02% от полной шкалы) | ±(0,05% + 0,02% от полной шкалы) |
| Диапазон режима постоянного тока | 0 – 3,000 А, 0 – 40,00 А | 0 – 3,000 А, 0 – 20,00 А | 0 – 3,000 А, 0 – 15,00 А |
| Разрешение по постоянному току | 1 мА, 10 мА | 1 мА, 10 мА | 1 мА, 10 мА |
| Точность постоянного тока | ±(0,05% + 0,05% от полной шкалы) | ±(0,05% + 0,05% от полной шкалы) | ±(0,05% + 0,05% от полной шкалы) |
| Диапазон режима постоянного сопротивления | 0,05 Ом – 1 кОм, 1 кОм – 4,5 кОм | 0,05 Ом – 1 кОм, 1 кОм – 4,5 кОм | 0,05 Ом – 1 кОм, 1 кОм – 4,5 кОм |
| Разрешение по постоянному сопротивлению | 10 мОм, 100 мОм | 10 мОм, 100 мОм | 10 мОм, 100 мОм |
| Точность постоянного сопротивления | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) |
| Диапазон режима постоянной мощности | 0 – 400 Вт | 0 – 200 Вт | 0 – 400 Вт |
| Разрешение по постоянной мощности | 10 мВт | 10 мВт | 10 мВт |
| Точность постоянной мощности | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) |
| Режимы динамического тестирования | CC, CV | CC, CV | CC, CV |
| Динамический тайминг (T1 и T2) | 1 мс – 60 с (разрешение: 1 мс) | 1 мс – 60 с (разрешение: 1 мс) | 1 мс – 60 с (разрешение: 1 мс) |
| Точность динамического тайминга | 0,1% + 1 мс | 0,1% + 1 мс | 0,1% + 1 мс |
| Режимы разряда аккумулятора | CC, CR | CC, CR | CC, CR |
| Макс. емкость разряда аккумулятора | 9999 Ач | 9999 Ач | 9999 Ач |
| Разрешение тестирования аккумулятора | 1 мА, 10 мА, 10 мОм, 100 мОм | 1 мА, 10 мА, 10 мОм, 100 мОм | 1 мА, 10 мА, 10 мОм, 100 мОм |
| Диапазон считывания напряжения | 0 – 19,999 В, 0 – 150,00 В | 0 – 19,999 В, 0 – 150,00 В | 0 – 19,999 В, 0 – 500,00 В |
| Разрешение считывания напряжения | 1 мВ, 10 мВ | 1 мВ, 10 мВ | 1 мВ, 10 мВ |
| Точность считывания напряжения | ±(0,05% + 0,1% от полной шкалы) | ±(0,05% + 0,1% от полной шкалы) | ±(0,05% + 0,1% от полной шкалы) |
| Диапазон считывания тока | 0 – 3,000 А, 0 – 40,00 А | 0 – 3,000 А, 0 – 20,00 А | 0 – 3,000 А, 0 – 15,00 А |
| Разрешение считывания тока | 1 мА, 10 мА | 1 мА, 10 мА | 1 мА, 10 мА |
| Точность считывания тока | ±(0,05% + 0,1% от полной шкалы) | ±(0,05% + 0,1% от полной шкалы) | ±(0,05% + 0,1% от полной шкалы) |
| Диапазон считывания мощности | 0 – 400 Вт | 0 – 200 Вт | 0 – 400 Вт |
| Разрешение считывания мощности | 10 мВт | 10 мВт | 10 мВт |
| Точность считывания мощности | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) | ±(0,1% + 0,5% от полной шкалы) |
| Защита от перенапряжения (OVP) | Отсечка > 155 В | Отсечка > 155 В | Отсечка > 510 В |
| Защита от перегрузки по току (OCP) | Отсечка > 42 А | Отсечка > 22 А | Отсечка > 16 А |
| Защита от перегрузки по мощности (OPP) | 420 Вт | 220 Вт | 420 Вт |
| Защита от перегрева (OTP) | 85°C, двухступенчатая | 85°C, двухступенчатая | 85°C, двухступенчатая |
| Ток короткого замыкания (CC) | ≒3 А / ≒40 А | ≒3 А / ≒20 А | ≒3 А / ≒15 А |
| Напряжение короткого замыкания (CV) | 0 В | 0 В | 0 В |
| Сопротивление короткого замыкания (CR) | ≒40 мОм | ≒40 мОм | ≒40 мОм |
| Дисплей | 2,8-дюймовый TFT LCD (400×240) | 2,8-дюймовый TFT LCD (400×240) | 2,8-дюймовый TFT LCD (400×240) |
| Интерфейс | USB Device (стандарт) | USB Device (стандарт) | USB Device (стандарт) |
| Питание переменного тока | 220 В AC ±10% / 110 В AC ±10%, 45-65 Гц | 220 В AC ±10% / 110 В AC ±10%, 45-65 Гц | 220 В AC ±10% / 110 В AC ±10%, 45-65 Гц |
| Рабочая температура | 0°C – 40°C | 0°C – 40°C | 0°C – 40°C |
| Температура хранения | -10°C – 70°C | -10°C – 70°C | -10°C – 70°C |
| Относительная влажность | < 80% RH | < 80% RH | < 80% RH |
| Физические размеры (Ш×В×Г) | 90 мм × 190 мм × 300 мм | 90 мм × 190 мм × 300 мм | 90 мм × 190 мм × 300 мм |
Почему стоит выбрать этот продукт
- Промышленная точность измерений: Благодаря превосходной аналого-цифровой обработке и точной архитектуре шунтов тока, эта электронная нагрузка обеспечивает стабильные, воспроизводимые измерения, необходимые для критически важных протоколов проверки.
- Гибкие конфигурации топологии: Платформа, предлагающая как одноканальные варианты с высоким током/высоким напряжением, так и независимое двухканальное потребление в одном компактном корпусе, адаптируется к различным настольным установкам без необходимости использования нескольких громоздких приборов.
- Надежная многоуровневая архитектура безопасности: Благодаря двухступенчатому аппаратному и программному отключению при перегреве, а также цепям защиты от динамического перенапряжения, перегрузки по току и обратной полярности, этот прибор защищает ценные экспериментальные прототипы от необратимых электрических неисправностей.
- Быстрая интеграция для производства и автоматизации лабораторий: Встроенное стандартное подключение USB-устройства, полная поддержка удаленных команд и постоянное энергонезависимое внутреннее хранилище оптимизируют высокопроизводительные автоматизированные процедуры тестирования и минимизируют человеческие ошибки.
Свяжитесь с нашим отделом технических продаж сегодня, чтобы запросить полное коммерческое предложение, изучить варианты конфигурации или обсудить индивидуальную интеграцию тестирования для вашей лаборатории.
