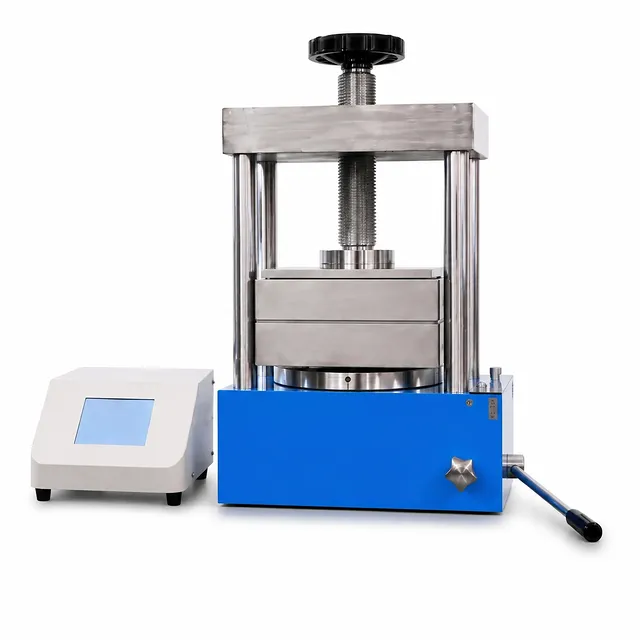

Раздельный ручной термопресс 120x120 мм, усилие 24 тонны, высокое давление 16.3 МПа для подготовки микрообразцов

Обзор продукта

Этот ручной гидравлический термопресс разработан для высокоточного прессования микрообразцов, тонких пленок и мелких компонентов под высоким давлением. Его раздельная конструкция физически отделяет раму пресса от контроллера температуры, предотвращая тепловой дрейф и вибрационные помехи, обеспечивая долгосрочную электронную стабильность. С максимальным усилием 24 тонны и высоким удельным давлением 16.3 МПа на компактной площади плит 120 × 120 мм, эта система обеспечивает исключительное уплотнение для требовательных применений.

Идеален для подготовки образцов для спектроскопии (таблетки KBr для ИК-Фурье и прессование порошков для РФА), изготовления электролитов для твердотельных батарей и ламинирования микрополимерных пленок, этот пресс служит в академических и промышленных лабораториях, требующих качества образцов на микронном уровне. Низкое энергопотребление 500 Вт и простая работа от однофазной сети 220 В по принципу «подключи и работай» делают его доступным для любой лабораторной установки без специальной электрической инфраструктуры.

Спроектированный для надежности, пресс имеет цельную стальную раму и гидравлический механизм с высоким передаточным отношением, позволяющий легко создавать ручное усилие до 24 тонн. Интегрированные каналы водяного охлаждения в плитах обеспечивают быстрое охлаждение после нагрева, повышая пропускную способность экспериментов. Эта система обеспечивает воспроизводимые, высокоплотные результаты при непрерывном использовании.

Ключевые особенности

• Экстремальная плотность под давлением: Система создает удельное давление до 16.3 МПа (163 Бар) на плитах 120×120 мм, концентрируя усилие для получения высокоплотных порошковых таблеток и ламинирования тонких пленок. Этот уровень давления идеален для достижения относительной плотности >98% в керамических и электролитных материалах для батарей, устраняя необходимость во вторичных этапах прессования.

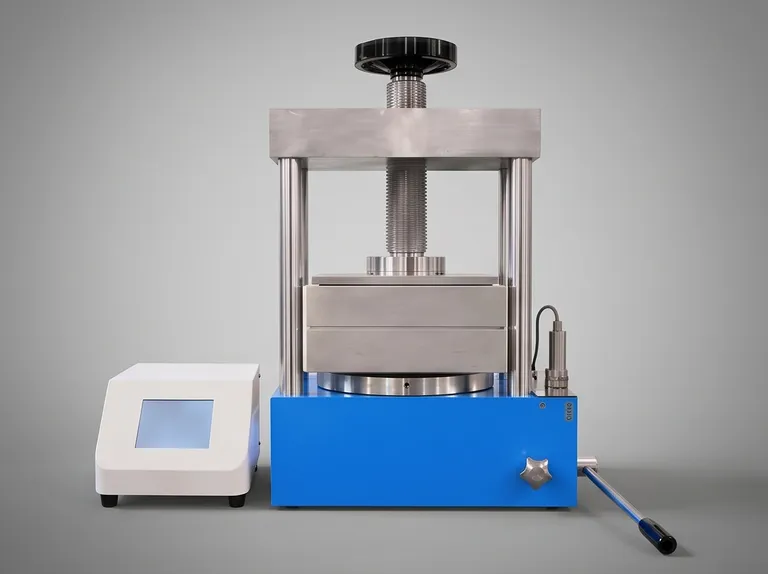

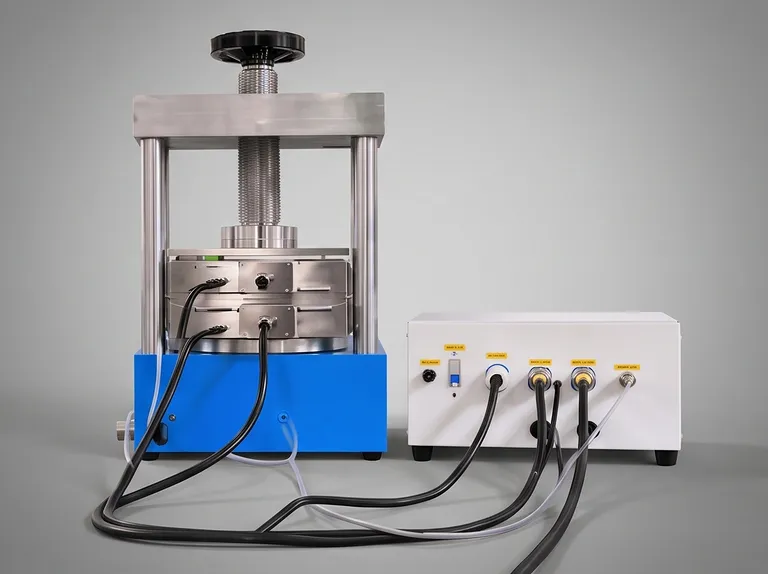

• Раздельная конструкция для тепловой и вибрационной изоляции: Рама пресса и электронный контроллер физически разделены, защищая чувствительные компоненты от теплового излучения и механических сотрясений, что продлевает срок службы оборудования и позволяет гибкую установку в перчаточных боксах или вытяжных шкафах. Эта конструкция также облегчает обслуживание и калибровку, позволяя независимое обслуживание прессового механизма и электроники.
• Сверхнизкое энергопотребление и простота подключения: С номинальной мощностью всего 500 Вт и рабочим током 2.27 А, пресс работает от стандартных однофазных розеток 220 В без модификации инфраструктуры, что делает его идеальным для мобильных или стесненных лабораторных условий. Низкое энергопотребление не только упрощает установку, но и снижает эксплуатационные расходы по сравнению с высокомощными альтернативами, с ориентировочной годовой стоимостью электроэнергии менее 50 долларов при типичном лабораторном использовании.
• Интегрированная система водяного охлаждения: Встроенные охлаждающие каналы в нагреваемых плитах позволяют быстро снижать температуру после процесса путем подключения внешнего источника воды, значительно увеличивая суточную пропускную способность по образцам и сокращая время цикла между прессованиями. Водяной контур совместим со стандартными лабораторными охладителями или водопроводной водой, и поток можно контролировать внешне; эта функция особенно ценна для последовательного горячего и холодного прессования термопластичных образцов.
• Легкое ручное гидравлическое управление: Гидравлическая система с высоким передаточным отношением позволяет плавно и с малым усилием создавать ручную нагрузку до 24 тонн с использованием эргономичного рычага, сочетая малые габариты с впечатляющей силовой мощностью. Эргономичный рычаг и точная регулировка подачи обеспечивают точный контроль шагов давления, что крайне важно для деликатных образцов, требующих постепенного сжатия во избежание растрескивания.
• Точный ПИД-регулятор температуры: Продвинутый цифровой ПИД-контроллер поддерживает точную температуру до 300°C с минимальным перерегулированием, обеспечивая равномерный нагрев обеих плит для стабильного качества склеивания и прессования. Температурная пульсация находится в пределах ±1°C, что критично для процессов с термопластичными пленками. Контроллер сохраняет несколько программных сегментов, позволяя создавать профили с нагревом и выдержкой для материалов, требующих ступенчатого нагрева, а заводская калибровка обеспечивает долгосрочную точность поддержания уставки.
• Компактная цельностеклическая конструкция: Основной блок имеет размеры всего 600×300×550 мм, но включает жесткую стальную раму, поглощающую высокие прессующие усилия, обеспечивая отличную стабильность и долговечность даже при непрерывной интенсивной эксплуатации. Демпфирующие вибрацию ножки дополнительно изолируют пресс от движений стола, способствуя стабильному микро-выравниванию во время прессования.
• Регулируемый межплитный зазор для универсальной оснастки: Регулируемый зазор между плитами 0–130 мм позволяет работать с широким диапазоном высот форм и толщин устройств, повышая гибкость для различных типов образцов и многослойных сборок. Механизм регулировки зазора прост, с индексированными метками для быстрой настройки, сокращая время переналадки между разными наборами инструментов.
• Точно спроектированный параллелизм плит: Как верхняя, так и нижняя нагреваемые плиты точно отшлифованы для обеспечения плоскостности и параллельности, гарантируя равномерную передачу давления и постоянную толщину образца по всей площади 120×120 мм, что необходимо для получения однородных пленок и таблеток. Плиты изготовлены из закаленной, коррозионностойкой инструментальной стали, что обеспечивает сохранение плоскостности после тысяч высокотемпературных циклов.
• Надежные функции безопасности: Пресс включает механические конечные упоры, предохранительный клапан и тепловую защиту от перегрева, предотвращая случайную перегрузку и обеспечивая безопасную работу даже для неопытных пользователей. Простой для считывания аналоговый манометр давления обеспечивает обратную связь по усилию в реальном времени, давая оператору полный контроль и предотвращая непреднамеренную перегрузку.

Применения

Этот ручной термопресс используется в различных исследовательских и производственных областях:

Технические характеристики

Почему стоит выбрать этот продукт

• Оптимизированное давление для микрообразцов: В отличие от универсальных прессов большого формата, которые распределяют давление по большой площади, удельное давление 16.3 МПа на плитах 120×120 мм в этой системе специально создано для компактных микрообразцов, обеспечивая максимальную плотность и воспроизводимость для таблеток ИК-Фурье, электролитов батарей и точного порошкового металловедения. Эта фокусировка напрямую ведет к лучшему качеству данных и публикуемым результатам.
• Лидирующая в отрасли долговечность: Раздельная архитектура и цельностеклическая конструкция проверены в условиях интенсивного использования в академической и промышленной среде. Критичные компоненты, такие как гидравлические поршни и уплотнения, рассчитаны на тысячи циклов, а отделенный контроллер защищен от тепловой нагрузки, что значительно снижает количество электронных отказов по сравнению с интегрированными конструкциями.
• Не требуются модификации инфраструктуры: При потребляемой мощности всего 500 Вт и стандартной вилке на 220 В, этот пресс может быть запущен через несколько минут после распаковки. Не требуется сжатый воздух, водопроводные линии (кроме опционального охлаждения) или усиление пола. Эта портативность позволяет легко перемещать его между лабораториями и интегрировать в перчаточные боксы или зоны с ограниченным доступом.
• Точное инженерное исполнение и соответствие требованиям безопасности: Каждый пресс проходит тщательные заводские испытания на параллелизм плит (±0.02 мм), равномерность температуры (±2°C в точке уставки) и работу гидравлики без утечек. Множество защитных блокировок, включая предохранительный клапан и тепловой отсекатель, защищают как оператора, так и образец.
• Полная кастомизация и поддержка: Наши инженеры по применению понимают специфические требования подготовки образцов. Мы предлагаем нестандартные материалы плит, альтернативные температурные диапазоны и индивидуальные профили управления. После покупки KINTEK предоставляет оперативную техническую поддержку, запасные части и планы сервисного обслуживания на месте, чтобы ваши исследования продолжались без перерывов.

Подкрепленный 20-летним опытом KINTEK в области лабораторных решений для прессования, этот пресс является долгосрочной инвестицией в точность и надежность. Свяжитесь с нами сегодня, чтобы запросить коммерческое предложение или виртуальную демонстрацию. Наша команда готова помочь вам выбрать правильную конфигурацию для вашего конкретного применения.
