Тестер таблеточных аккумуляторов 5В 20мА, оборудование для тестирования батарей

Обзор продукта

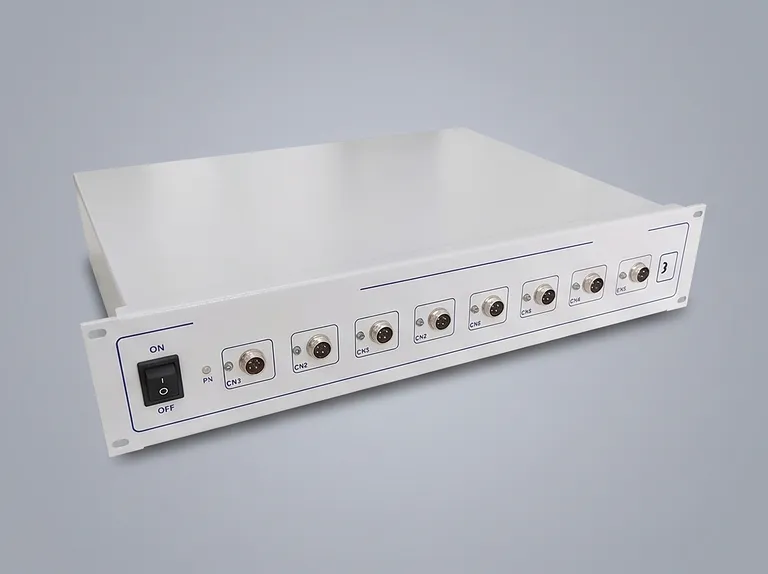

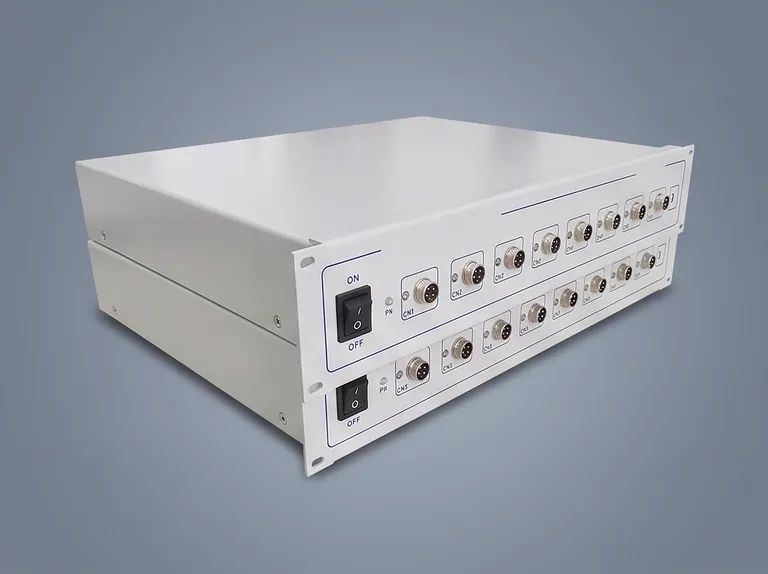

Эта система представляет собой восьмиканальный прибор для тестирования таблеточных аккумуляторов, разработанный для контролируемой электрохимической оценки малогабаритных ячеек. Каждый канал сочетает в себе независимо управляемые источники постоянного тока и постоянного напряжения с архитектурой двойного замкнутого контура, что позволяет проводить параллельные тесты без потери контроля на уровне канала. 16-битное разрешение АЦП и ЦАП, четырехпроводное измерение, высокий входной импеданс и низкий ток утечки обеспечивают надежные измерения малых токов, часто встречающихся при лабораторной работе с таблеточными аккумуляторами.

Оборудование подходит для исследования электродных материалов, тестирования характеристик батарей, формирования мелкосерийных ячеек, сортировки по емкости и тестирования аккумуляторных сборок. Оно поддерживает литий-ионные таблеточные аккумуляторы, никель-металлогидридные (Ni-MH) ячейки, воздушно-цинковые (Zn-Mn) батарейки для часов и другие совместимые малогабаритные батареи. Программируемые режимы заряда, разряда, импульса, DCIR и циклов делают устройство практичным для исследовательских лабораторий, групп опытно-конструкторских разработок, университетских центров и команд материаловедов, которым требуются воспроизводимые протоколы испытаний для множества ячеек.

Созданный для непрерывной лабораторной работы, этот блок сочетает в себе контролируемые электрические характеристики с заданными пределами безопасности, защитой данных при потере питания, возможностью автономного тестирования, централизованным управлением данными MySQL и связью по TCP/IP. Стабильные спецификации точности во всем диапазоне, быстрый отклик по току, настраиваемые условия завершения и запись данных с частотой 10 Гц обеспечивают надежную основу для получения прослеживаемых результатов испытаний в рамках сложных рабочих процессов разработки и квалификации.

Основные характеристики

• Восемь независимо управляемых каналов: Каждый канал имеет независимый источник постоянного тока и постоянного напряжения, что позволяет использовать отдельные протоколы и рабочие условия для восьми одновременных тестов таблеточных аккумуляторов. Эта конфигурация увеличивает пропускную способность при сохранении индивидуального контроля над каждым каналом.

• Архитектура источника с двойным замкнутым контуром: Источники постоянного тока и постоянного напряжения используют структуру с двойным замкнутым контуром. Такая конструкция поддерживает контролируемое поведение выхода и стабильное регулирование во время заряда, разряда, формирования и циклической работы.

• Широкий диапазон измерения малых токов: Три выходных диапазона на канал охватывают значения от 5 мкА до 20 мА, что поддерживает как чувствительные исследования материалов, так и тестирование малогабаритных ячеек с более высокими токами. Диапазоны тока позволяют лабораториям выбирать подходящее рабочее окно для различных химических составов и емкостей таблеточных аккумуляторов.

• Точность напряжения и тока: Точность напряжения и тока составляет ± 0,05% от полной шкалы (FS) при стабильности ± 0,05% от FS. Устройство также обеспечивает регулируемый диапазон постоянного напряжения от 25 мВ до 5 В и минимальное напряжение разряда -5 В.

• Четырехпроводное измерение напряжения и тока: Технология четырехпроводного подключения помогает оборудованию получать образцы напряжения и тока с помощью специальной измерительной схемы. Это особенно важно там, где требуются стабильные результаты тестирования при малых токах и контролируемая оценка ячеек.

• Гибкое программирование заряда и разряда: Система поддерживает режимы постоянного тока, постоянного напряжения, постоянного тока/постоянного напряжения, постоянной мощности, постоянного сопротивления и импульсные режимы. Пользователи могут задавать условия отсечки на основе напряжения, тока, времени, емкости, энергии и, для заряда, -△V.

• Расширенные возможности импульса и DCIR: Импульсные режимы заряда и разряда могут использовать режимы постоянного тока или постоянной мощности с минимальной длительностью импульса 500 мс и до 32 различных импульсов в одном шаге. Выбор пользовательских точек данных для расчета DCIR поддерживает структурированную оценку внутреннего сопротивления.

• Контроль длительных циклов: Циклическое тестирование охватывает от 1 до 65535 циклов, с возможностью до 254 рабочих шагов в одном цикле и до трех уровней вложенных циклов. Это дает исследовательским группам контролируемую структуру для расширенного циклического тестирования и многоэтапных планов испытаний.

• Высокоточное получение данных: Данные могут записываться с частотой 10 Гц с минимальным интервалом времени 100 мс, минимальным интервалом напряжения 10 мВ и интервалами изменения тока, соответствующими каждому диапазону. Эти настройки поддерживают сбор данных для анализа переходных процессов, тенденций циклирования и проверки протоколов.

• Сетевое управление данными и защита: Централизованное управление базой данных MySQL, связь по TCP/IP, подключение Ethernet, экспорт в Excel 2003/2010 и TXT, автономное тестирование и защита данных при сбое питания поддерживают организованную обработку лабораторных данных. Настраиваемые пределы безопасности дополнительно помогают защитить результаты испытаний от превышения заданных порогов напряжения, тока, емкости и задержки.

Применение

Технические характеристики

Почему стоит выбрать этот продукт

• Создан для контролируемых исследований с несколькими ячейками: Восемь независимых каналов, управление источником на каждом канале и заданные электрические диапазоны поддерживают эффективное параллельное тестирование без сведения каждого теста к общим условиям эксплуатации.

• Точность, заданная для лабораторных решений: Точность и стабильность напряжения и тока ± 0,05% от FS, 16-битное разрешение преобразования, четырехпроводное измерение и ток утечки 0,005 мкА обеспечивают технически обоснованную платформу для оценки малых ячеек.

• Конфигурация для строгого проектирования протоколов: Сочетание функций заряда, разряда, импульса, DCIR, цикла, вложенных циклов и условий безопасности позволяет командам создавать воспроизводимые последовательности испытаний на основе установленных методов оценки.

• Разработан для операционной непрерывности: Защита данных при сбое питания, автономное тестирование, связь по TCP/IP, централизованная обработка данных MySQL и экспорт в Excel или TXT поддерживают надежную лабораторную работу и доступность записей испытаний.

• Долгосрочные инвестиции в воспроизводимость: Конструкция канала с двойным замкнутым контуром, определенные экологические пределы эксплуатации, спецификация низкого уровня шума и настраиваемые условия защиты делают это оборудование подходящим для постоянного использования в сложных условиях разработки аккумуляторов.

Свяжитесь с нами для получения коммерческого предложения или индивидуального решения для тестирования аккумуляторов, соответствующего вашему формату ячеек, лабораторному рабочему процессу и требованиям к оценке.
