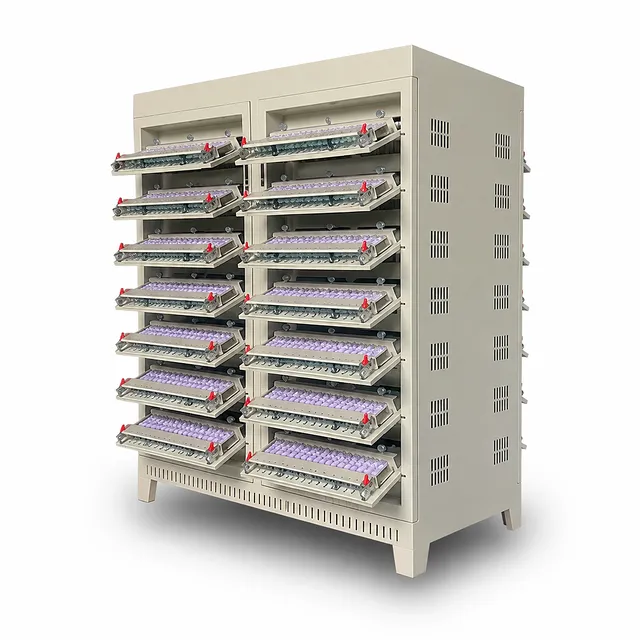

Тестер аккумуляторов
Автоматическое оборудование для формовки и сортировки аккумуляторных батарей по емкости, высокоточный шкаф для классификации ячеек
Артикул : CD03
Цена может варьироваться в зависимости от спецификации и настройки
- Количество каналов
- 512 независимых каналов
- Точность измерения напряжения
- ±(0,05% от изм. знач. + 0,1% от полной шкалы)
- Точность измерения тока
- ±(0,1% от изм. знач. + 0,1% от полной шкалы)
Доставка:
Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь Гарантия своевременной отправки.
Почему выбирают нас
Простой процесс заказа, качественные продукты и специализированная поддержка для успеха вашего бизнеса.

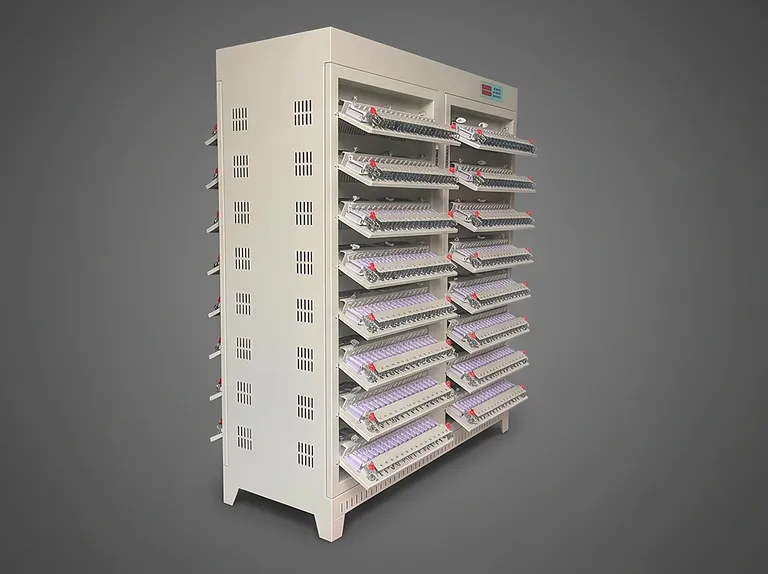

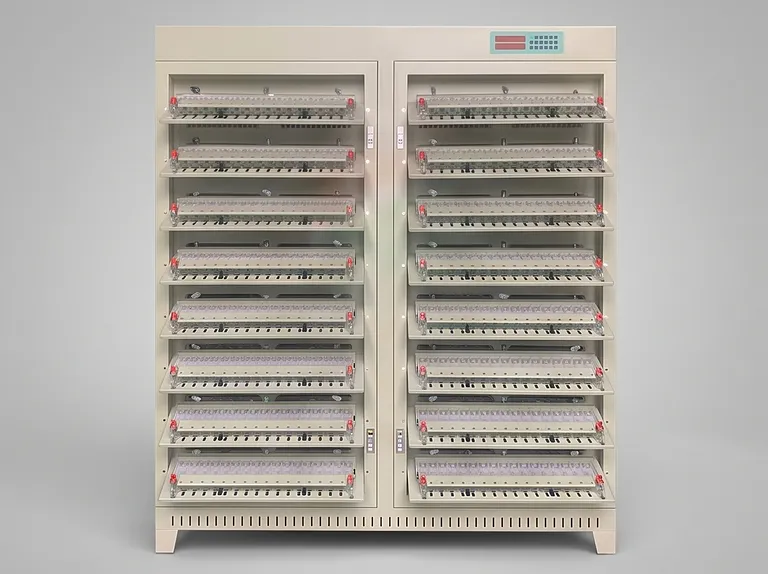

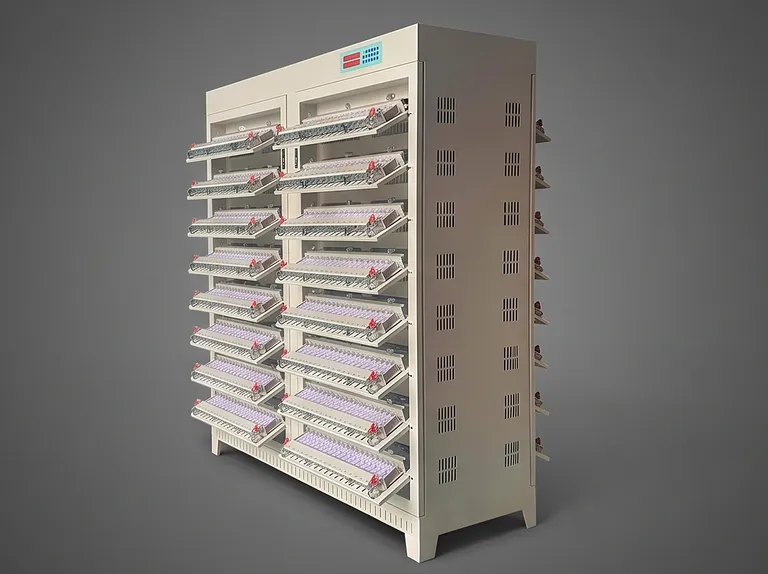

Обзор продукта
Эта высокопроизводительная система тестирования аккумуляторов разработана для обеспечения точной формовки, скрининга деградации и классификации коммерческих вторичных элементов по емкости. Оборудование рассчитано на одновременное управление до 512 каналами и оснащено независимыми источниками питания постоянного тока и постоянного напряжения для каждого отдельного канала, что исключает перекрестные помехи и обеспечивает единообразие электрохимической обработки во всех производственных партиях.
Шкаф предназначен как для опытно-конструкторских работ, так и для условий крупносерийного производства, поддерживая стандартные цилиндрические форматы и полимерные пакетные ячейки. Он обеспечивает быстрое выполнение автоматизированных рабочих процессов, охватывающих первичную пропитку электролитом, начальное формирование твердого электролитного интерфейса (SEI), проверку емкости при разряде высокими токами и автоматическую сортировку на основе многомерных электрических параметров.
Система, оснащенная специализированной архитектурой микроконтроллеров AVR и высокоточными схемами выборки, поддерживает исключительную эксплуатационную стабильность при непрерывных промышленных циклах. Сбор данных в реальном времени, переходы CC-to-CV без скачков напряжения, комплексные системы защиты от сбоев и энергонезависимое восстановление после потери питания позволяют защитить чувствительные химические составы аккумуляторов и сохранить критически важные результаты испытаний.
Основные характеристики
- 512 полностью независимых каналов: Каждый канал использует выделенную аппаратную схему постоянного тока и постоянного напряжения, создавая полностью изолированный контур, который предотвращает межканальные помехи и гарантирует целостность тестирования каждой отдельной ячейки.
- Переключение CC-CV без скачков: Усовершенствованная силовая электроника обеспечивает сверхплавные переходы от заряда постоянным током к заряду постоянным напряжением без электрических скачков или выбросов напряжения, предотвращая осаждение лития и защищая микроструктуру ячеек.
- Двойные режимы: автономный и через ПК: Система работает как под централизованным компьютерным управлением для создания комплексных кривых, так и в автономном режиме через встроенную панель управления для немедленного выполнения циклических испытаний и сортировки по времени.
- Встроенные визуальные индикаторы сортировки: Каждое посадочное место оснащено независимым светодиодным индикатором, который отображает рабочее состояние в реальном времени и автоматически сигнализирует о категории емкости сразу после завершения разряда.
- Многомерные алгоритмы сортировки: Мощное программное обеспечение облегчает классификацию ячеек на основе порогов емкости (до 100 настраиваемых сегментов), времени, напряжения холостого хода (OCV), плато напряжения разряда и расчетов кулоновской эффективности.
- Расширенное программирование шагов и циклов: Центральный интерфейс управления позволяет настраивать до 32 пользовательских рабочих шагов на программу и до 256 циклов выполнения на режим тестирования.
- Энергонезависимое восстановление после сбоя питания: Встроенная аппаратная память мгновенно фиксирует рабочие состояния во время перебоев в подаче электроэнергии, автоматически возобновляя тестовые последовательности после восстановления питания без повреждения данных.
- Синхронизированная архитектура быстрой выборки: Прецизионные периферийные схемы выборки отслеживают напряжение, ток и накопленную емкость по всем 512 каналам с быстрым циклом сканирования ≤10 секунд на весь шкаф.
- Детальная иерархия прав пользователей: Многоуровневая аутентификация программного обеспечения защищает стандартизированные рецепты тестирования, ограничивает доступ к конфигурации и предотвращает несанкционированные изменения в работе.
Применение
| Применение | Описание | Ключевое преимущество |
|---|---|---|
| Формовка литий-ионных ячеек | Первичная активация и рост слоя SEI для свежесобранных цилиндрических и пакетных ячеек. | Точное нарастание тока и переходы напряжения без скачков обеспечивают плотное и стабильное формирование SEI для увеличения срока службы. |
| Массовая сортировка по емкости | Массовое тестирование и многоступенчатая классификация готовых аккумуляторов по строгим категориям емкости. | 512 независимых каналов с локальными светодиодными индикаторами максимизируют пропускную способность и упрощают процессы физической сортировки. |
| Подбор ячеек для аккумуляторных сборок | Автоматизированная сортировка по напряжению холостого хода, емкости и плато разряда для балансировки ячеек в сборках. | Строгая сортировка по параметрам минимизирует дисбаланс внутри сборки, максимизируя надежность модуля и эксплуатационную безопасность. |
| Электрохимический контроль качества | Статистическая проверка входящих партий ячеек, аудит консистенции между партиями и проверка нагрузочной способности. | Комплексный сбор данных фиксирует подробные кривые V-I-T и автоматически рассчитывает коэффициенты сохранения заряда. |
| НИОКР в области электролитов и химии | Оценка выносливости в многоцикловом режиме и профилирование деградации при непрерывных протоколах заряда-разряда. | Гибкое планирование из 32 шагов и циклы из 256 шагов позволяют исследователям выполнять сложные профили старения и деградации. |
| Оптимизация производственного выхода | Автоматизированный расчет коэффициентов заряда постоянным током, потерь емкости и средних напряжений разряда. | Глубокая производственная аналитика позволяет выявлять аномалии сборки на ранних этапах, сокращая количество брака на производственных линиях. |
Технические характеристики
| Параметр спецификации | Спецификация (CD03-5KL) | Спецификация (CD03-0.2TS) |
|---|---|---|
| Обозначение модели | CD03-5KL | CD03-0.2TS |
| Общая канальная емкость | 512 независимых каналов | 512 независимых каналов |
| Режим управления рабочим процессом | Централизованное управление всем шкафом | Централизованное управление всем шкафом |
| Режимы работы заряда | Постоянный ток (CC), постоянное напряжение (CV) | Постоянный ток (CC), постоянное напряжение (CV) |
| Критерии завершения заряда | Напряжение, ток, время, емкость | Напряжение, ток, время, емкость |
| Режимы работы разряда | Постоянный ток (CC) | Постоянный ток (CC) |
| Критерии завершения разряда | Напряжение, время, емкость | Напряжение, время, емкость |
| Период проверки выборки | ≤10 с | ≤10 с |
| Диапазон измерения напряжения | 0 – 5 В | 0 – 5 В |
| Разрешение дисплея напряжения | 1 мВ | 1 мВ |
| Диапазон напряжения аккумулятора (заряд) | 0 – 4,5 В | 0 – 4,5 В |
| Диапазон напряжения аккумулятора (разряд) | 4,5 – 2,0 В | 4,5 – 2,5 В |
| Диапазон постоянного напряжения (CV) | 3 – 4,5 В | 3 – 4,5 В |
| Точность измерения напряжения | ±(0,05% RD + 0,1% FS) | ±(0,05% RD + 0,1% FS) |
| Рабочий диапазон тока | Заряд: 0,025 – 5 А; Разряд: 0,025 – 5 А | Микро/пакетный ток, откалиброванный стандарт |
| Разрешение дисплея тока | 1 мА | 1 мА |
| Точность измерения тока | ±(0,1% RD + 0,1% FS) | ±(0,1% RD + 0,1% FS) |
| Диапазон настройки времени | 0 – 30 000 минут (произвольно программируемый) | 0 – 30 000 минут (произвольно программируемый) |
| Точность измерения времени | ≤±0,1% | ≤±0,1% |
| Механизм фиксации ячейки | Быстрозажимной тип | Тип зажима для полимерных пакетных ячеек |
| Межосевое расстояние фиксаторов | Установленный цилиндрический стандарт | 55 мм |
| Поддерживаемая химия/формат ячеек | Указанные цилиндрические литий-ионные ячейки | Полимерные пакетные литий-ионные ячейки |
| Интерфейс связи | RS485 (скорость передачи: 57 600 бит/с) | RS485 (скорость передачи: 57 600 бит/с) |
| Топология связи с хостом | 1 ПК на 1–15 шкафов (рекомендуется ≤10) | 1 ПК на 1–15 шкафов (рекомендуется ≤10) |
| Требования к питанию | 3-фазное 4-проводное, AC 380В ±10%, 50 Гц | 3-фазное 4-проводное, AC 380В ±10%, 50 Гц |
| Максимальная потребляемая мощность | ≤23 кВт | ≤4 кВт |
| Рабочий ток при полной нагрузке | Фаза: макс. 30 А; Нейтраль: макс. 3 А | Фаза: макс. 15 А; Нейтраль: макс. 3 А |
| Пусковой ток оборудования | ~60 А (мгновенное замыкание выключателя) | ~30 А (мгновенное замыкание выключателя) |
| Рабочая среда | Темп: 0 – 40°C; Относительная влажность: ≤85% | Темп: 0 – 40°C; Относительная влажность: ≤85% |
| Внешние размеры (Ш × Г × В) | 1650 мм × 500 мм × 1914 мм | 1440 мм × 500 мм × 1840 мм |
| Вес оборудования брутто | ~400 кг | ~200 кг |
Системные требования к хост-ПК
| Компонент подсистемы | Минимальные требования к спецификации |
|---|---|
| Процессор (CPU) | Intel Pentium 4 или более производительный процессор |
| Системная память (RAM) | Минимум 2 ГБ RAM |
| Емкость хранилища | 200 ГБ свободного места на жестком диске |
| Подсистема дисплея | Цветной монитор EGA/VGA |
| Периферийный интерфейс | 1 × выделенный последовательный порт связи RS232 (или совместимый преобразователь) |
| Оптический привод и ввод | 1 × CD-ROM привод, стандартная мышь и клавиатура |
| Операционная система | Microsoft Windows XP или более новая ОС Windows |
| Оборудование для отчетности | Стандартный настольный принтер, поддерживаемый Windows |
Почему стоит выбрать этот продукт
- Разработанная изоляция каналов: В отличие от систем с мультиплексированием или общей шиной, этот шкаф обеспечивает истинное независимое регулирование мощности CC-CV по всем 512 каналам, предотвращая тепловую или электрическую связь между ячейками и обеспечивая строгую воспроизводимость испытаний.
- Прецизионная силовая электроника: Система разработана с использованием запатентованной схемы переключения без скачков, что предотвращает разрушительные выбросы тока во время переходов CC-to-CV, защищая чувствительные интерфейсы электродов и повышая безопасность конечного продукта.
- Промышленная архитектура AVR: Надежная децентрализованная сеть микроконтроллеров AVR обеспечивает детерминированное время цикла, автономное выполнение без подключения к сети и полную невосприимчивость к сбоям операционной системы хост-ПК.
- Масштабируемая интеграция в производство: Один главный компьютер управляет до 15 сетевыми шкафами через высокоскоростную связь RS485, обеспечивая централизованное управление качеством на предприятиях по производству аккумуляторных ячеек с высокой пропускной способностью.
- Комплексная поддержка рабочего процесса: Благодаря глубокому опыту KINTEK в производстве ячеек, эта система тестирования органично дополняет наше оборудование для смешивания, нанесения покрытия и прецизионного прессования, обеспечивая полную прослеживаемость качества.
Свяжитесь с нашей командой технических инженеров сегодня, чтобы получить комплексное техническое предложение, варианты индивидуальных приспособлений или официальную смету, адаптированную к вашим требованиям к тестированию ячеек.
